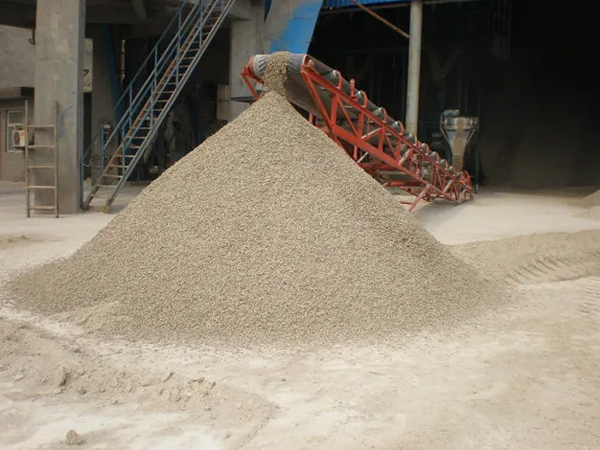

脫硫石膏是燃煤煙氣進(jìn)行脫硫凈化處理而得到的工業(yè)副產(chǎn)石膏，它是由磨細(xì)石灰或石灰石與煙氣中二氧化硫發(fā)生反應(yīng)生成顆粒細(xì)小，含水率高，比重較大的高含量二水硫酸鈣；其細(xì)度一般集中在40～60um之間。（細(xì)度大于160目的是0.7％，細(xì)度在160～180目之間的是4.23％，細(xì)度在180～200目的是83.53％，細(xì)度在200～250目的是9.03％，細(xì)度小于250目的是2.4％)。

　　粒度曲線窄而瘦，因此單獨(dú)利用脫硫建筑石膏配制抹灰石膏時(shí)，會(huì)帶來料漿和易性差，粘結(jié)性能不好，保水性能低、離析、分層現(xiàn)象嚴(yán)重，產(chǎn)品容重偏大等問題的產(chǎn)生，即脫硫石膏在生產(chǎn)脫硫建筑石膏的過程中，可通過不同的煅燒設(shè)備和工藝改變其顆粒級配比例，但都是向更細(xì)小的方向發(fā)展，而配制抹灰石膏所需要的建筑石膏并不是越細(xì)越好，不同型號(hào)的抹灰石膏所要的石膏細(xì)度也不同，脫硫建筑石膏的細(xì)度細(xì)，比表面積大，粒徑范圍窄，標(biāo)稠用水量多，觸變性和和易性差，抗流掛性、施工操作性也差，石膏制品表面光潔度欠佳；因此對脫硫石膏的顆粒特性應(yīng)充分重視，必要時(shí)需采用磨細(xì)，復(fù)配，或重結(jié)晶等手段作進(jìn)一步的工藝處理。

　　我們所需要的抹灰石膏產(chǎn)品，不單純能夠滿足國家建材行業(yè)標(biāo)準(zhǔn)JC／T517-2004的技術(shù)要求，而還要注意施工應(yīng)用中的相關(guān)性能，如和易性、流掛性、抗裂性、防止泌水、分層現(xiàn)象，料漿在攪拌時(shí)的分散均勻性(是否有抱團(tuán)現(xiàn)象)及其它施工操作性能，好的抹灰石膏必須是產(chǎn)品技術(shù)性能和施工應(yīng)用性能良好并存的產(chǎn)品。

　　國外抹灰石膏大多采用半水石膏與無水石膏的混合物，加入緩凝劑、保水劑等外加劑以及其它集料配制而成的。

　　配制抹灰石膏時(shí)，會(huì)發(fā)現(xiàn)石膏原料不同、煅燒條件不同、細(xì)度不同，以及水膏比不同，都會(huì)影響產(chǎn)品的穩(wěn)定性。抹灰石膏產(chǎn)品的穩(wěn)定性是目前抹灰石膏最主要的問題。

　　我們要得到性能穩(wěn)定的建筑石膏，這非常重要。因?yàn)槭囔褵龝r(shí)很容易產(chǎn)生多相混合，各相對石膏的凝結(jié)時(shí)間影響極大。

　　在實(shí)際生產(chǎn)中，如果緩凝劑不能正常調(diào)節(jié)凝結(jié)時(shí)間，(有時(shí)無論加多少緩凝劑都不能將石膏的凝結(jié)時(shí)間延長至所需的時(shí)間)，必須首先檢查建筑石膏粉中是否含有較多的Ⅲ型無水石膏或欠燒的二水石膏相。

　?、笮蜔o水石膏又稱脫水半水石膏，其晶相結(jié)構(gòu)與原半水石膏相同，Ⅲ型無水石膏與空氣中的水分相遇會(huì)很快水化成半水石膏，是不穩(wěn)定相。生產(chǎn)半水石膏時(shí)，不可避免的存在這種不穩(wěn)定相，但可以通過陳化工藝使其轉(zhuǎn)化為半水石膏。如果不注意這一點(diǎn)，利用半水石膏配制抹灰石膏易造成性能的不穩(wěn)定性，其主要表現(xiàn)為：當(dāng)采用相同緩凝劑摻量時(shí)，抹灰石膏每批的凝結(jié)時(shí)間都不同。原因在于半水石膏中的Ⅲ型無水石膏在石膏水化過程中起促凝作用，當(dāng)Ⅲ型無水石膏在半水石膏中的所占比例不同時(shí)，促凝效果也不同。這正是很多生產(chǎn)企業(yè)在利用半水石膏配制抹灰石膏時(shí)，不能得到性能穩(wěn)定產(chǎn)品的主要原因。
